武警电子沙盘解决方案

来源： 成都趋势电子有限责任公司 日期：08-08 点击：1542 属于：沙盘案例

请点击“现场截图” 查看武警行业应用；具体功能描述请点击“版本功能”
武警电子沙盘解决方案M3D GIS绝不使用任何国内外免费或收费开源地理信息系统平台，我们没有“美式装备”（真正的国产源代码级软件开发），但是在您最需要的时候，我们一定是金刚川上的那座“人桥”！我司服务国防信息化装备建设20多年，专注于军用国产地理信息系统、态势标绘、模拟推演平台和应用系统研发，参与国防项目建设并部署各类产品数千套.
重要提醒：本网站内所有照片、视频、文字等资料信息，未经我司授权使用的任何公司、企业、个人等，我司会追究相关法律责任，请多理解

1、随着武警信息化建设的深入，决策支持手段不断丰富，信息来源和种类日益扩展，建立一个世界一流，国内领先的统一指挥决策分析平台和展示平台成为当务之急。基于丰富的操作互动、视景仿真、多点触控的展示设备：融合音、视频以及各类流媒体的统一通讯平台；以及高精度、高契合度的地理信息系统等的武警三维数字沙盘指挥系统提供了最佳的展示环境、信息集成等功能。通过该系统的实施可初步实现指挥调度信息传输快速化、指挥调度组织高效化、指挥调度科学化，同时可以规划作战预案并对预案内容进行生动、形象、直观的展示与管理。
2、在军用智能交互式电子沙盘系统提供的三维环境下，远：可以从宏观上研究分析省各中队、各支队和总队的兵力的整体布局，直观展示支队、中队、总队的基本情况；近：可以对固定目标、执勤哨位进行全方位、交互式地控制浏览察看，方便快捷地查询目标的特征属性信息。具有在三维场景下进行交互式操作、GPS/北斗类目标监控、兵要地志查询、兵力部署、军标标绘、态势显示、地理分析量算、最佳路径搜索，以及实时视频监控、联动报警等功能，从而进一步提高作战指挥和管理水平。

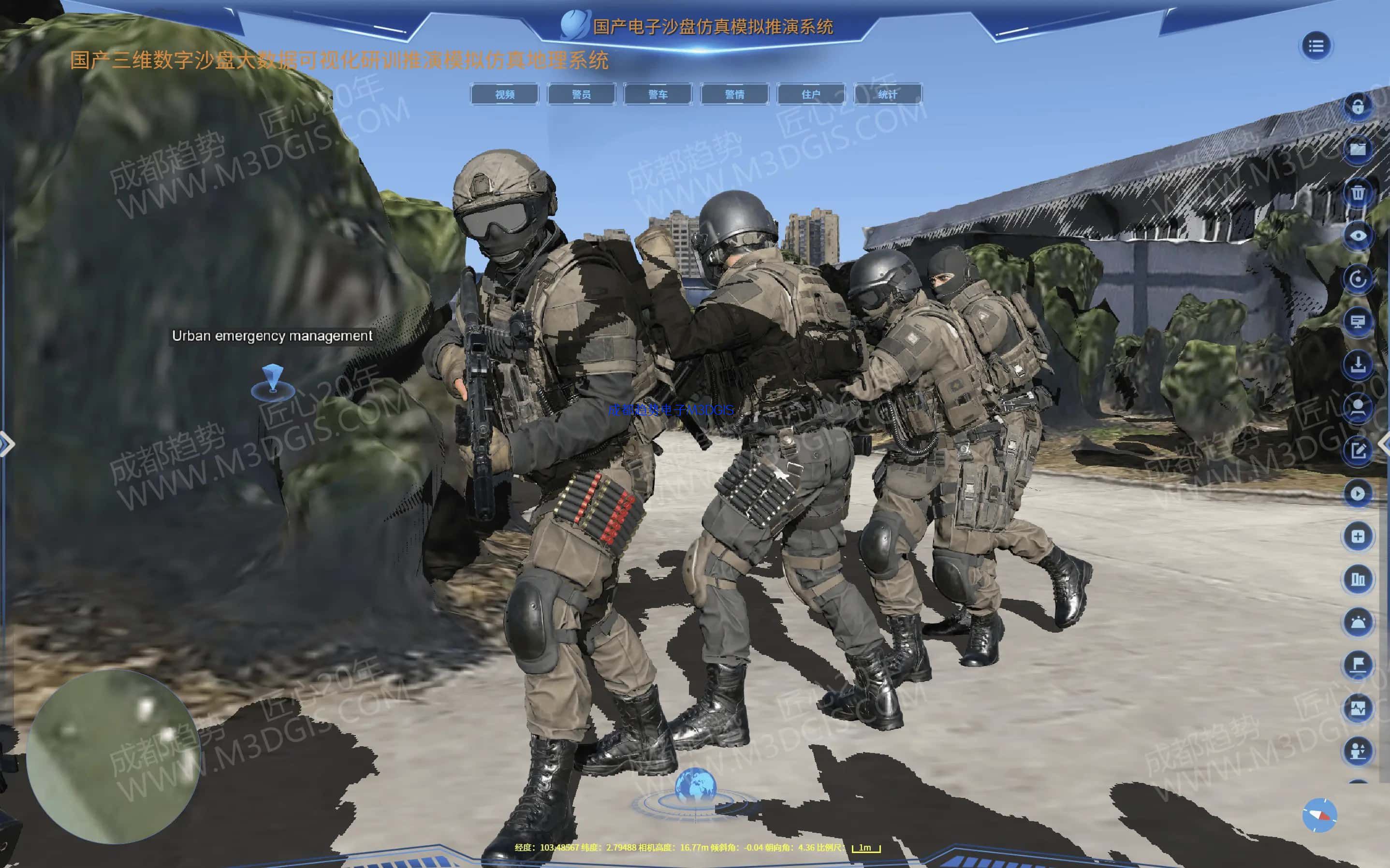

3、系统支持数字化预案推演，可根据武警部队公安应急消防等行业事件类型，定义不同处置方案的脚本，支持反恐事件推演、群体事件推演、复盘功能、执勤部署功能；编辑成三维动画态势的方式进行推演模拟；同时支持支持研训和演训功能，研训时间计算评估、支持研训路线规划、兵力布置和设卡、标签军标绘制、支持研训结果评估显示。
4、支持标绘考核评分系统功能（可以对执勤技能和情况处置能力进行综合打分;）;系统支持接入执勤部署模块；一体呈现哨位、责任区、人员配置、武器状态、警戒区标识、监控和报警示意等信息。可通过三维建模、倾斜摄影等手段，对营区、目标整体进行3D标绘，展示执勤部署和综合态势，辅助执勤研究、方案讲解
5、系统支持兵要地志查询功能：根据武警部队需求，提供对目标单位的基本情况、友邻单位、联防单位、地形地貌、道路交通、电磁环境、气象水文、民族宗教、经济状况、重要目标、重要事件进行文字信息查看和后台进行内容维护
6、战术计算模块功能
系统支持输入相关条件进行堵截计算、追击计算、遭遇计算、开进计算；
6.1堵截计算：在三维地图上标记红蓝方初始位置，输入蓝方逃跑时间和距离、红方速度，计算追上红方所需时间及遭遇距离；
6.2追击计算：输入罪犯距堵截点距离和逃跑速度，计算我方追击的时间和速度；
6.3遭遇计算：输入犯罪分子与我方距离、我方时速和犯罪分子时速，计算与犯罪分子遭遇的时间和距离；
6.4开进计算：输入行军长径、行军距离和速度，计算行军开进时间；
6.5路径规划模块
6.5.1系统支持道路设置事件点位置；

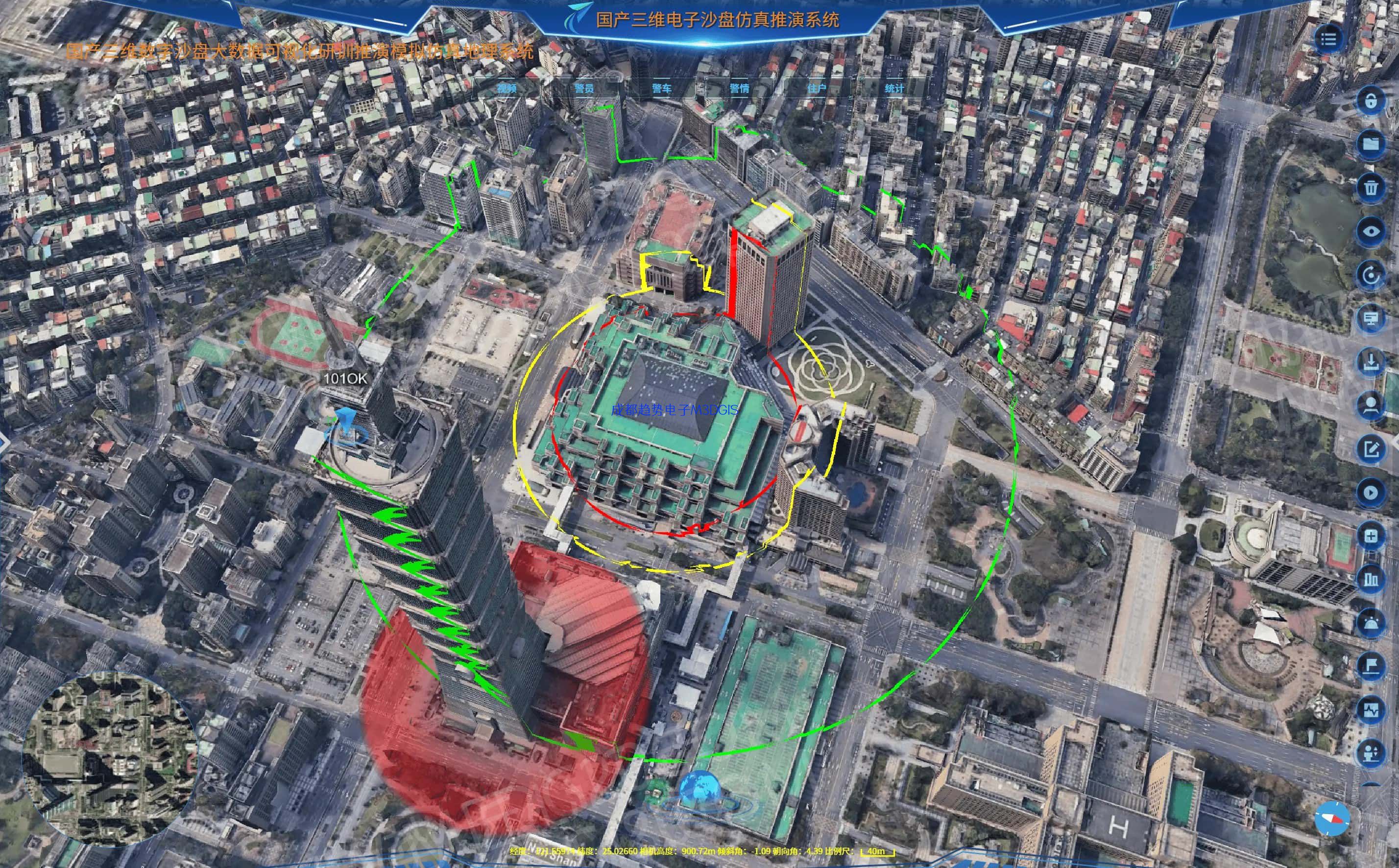

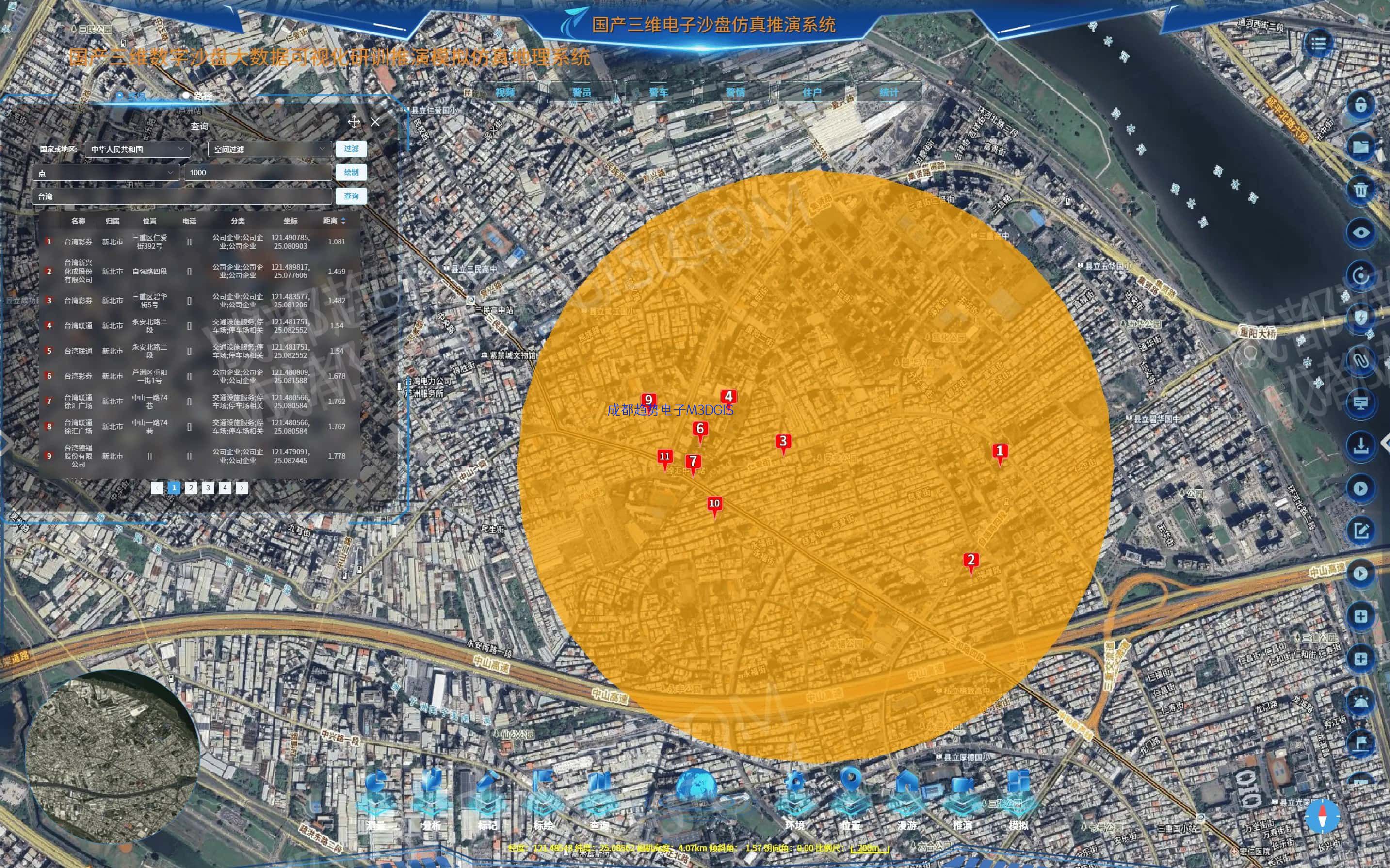

6.5.2系统支持对情况处置三圈-核心圈、区域圈、封控设卡圈，并对三圈半径、颜色、透明度进行设置；
6.5.3系统支持增援导航，显示目标单位附近以事件点为核心所有的增援单位的位置和距离，距离事件点最近的增援单位具备显示效果；
6.5.4系统支持联防导航，显示目标单位附近以事件点为核心所有的联防单位的位置和距离，距离事件点最近的联防单位具备显示效果；
7、图像接入功能
7.1系统支持海康、大华、科达、宇视等国内主流监控品牌网络监控摄像机SDK协议。
7.2为便于信号源接入管理，平台支持对摄像机通过厂家集中管理平台对接，可同步自动更新监控摄像机信息，
7.3系统支持 H.264和 H.265等多种视频解码协议，支持AAC/G711等多种音频流协议。
7.4系统支持ONVIF协议和GB28181国标协议监控平台图像调入，具备支持上万路路监控图像接入的能力，提供目标数据的动态加载，满足海量天网数据动态查阅的能力，
7.5系统支持同时不少于10路视频窗口显示，视频画面可自定义布局显示，实现综合目标信息查看要求。
8、人员机构装备勤务管理系统：（可以搭配大数据可视化动态视窗通过可视化动态效果图进行统计查询展示）用户可根据其单位业务属性自行录入建立个人基本情况（姓名、照片、职务、联系方式、所属层级、籍贯、入伍情况、兵种、军种岗位等信息）、单位层级架构情况（各机构上下级、机构同级之间相关业务属性）、装备归属机构和人员基本情况；并提供以上功能后台数据库管理程序
9、预案标绘推演模拟可视化系统

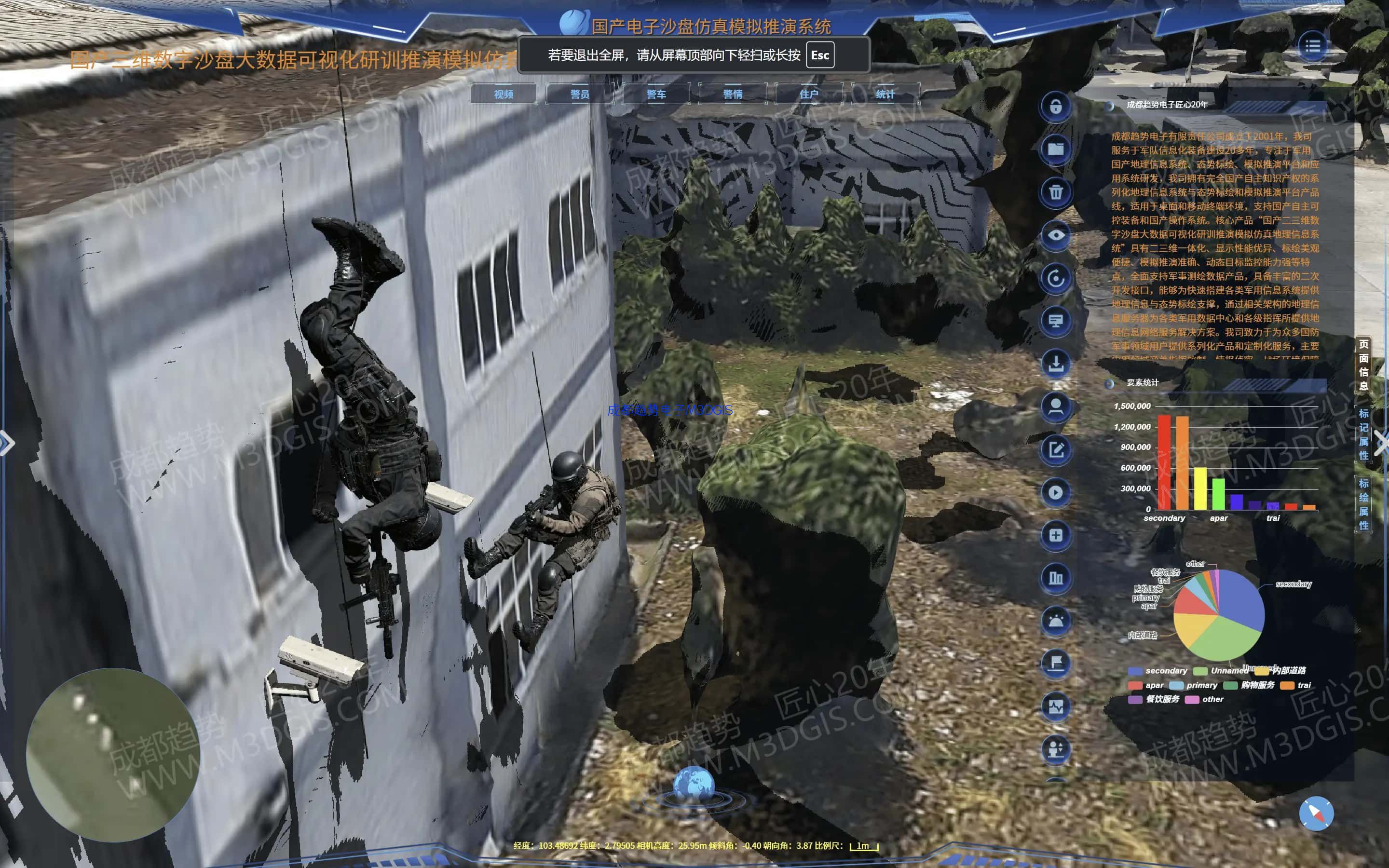

9.1（可搭配大数据可视化动态视窗通过可视化动态效果图进行统计查询展示）：按照思维导图流程模式，根据不同行业任务属性，可以独立创建任一节点和关键词，每一个关节点代表与中心主题的一个连结，每一个连结又可以成为另一个中心主题，再向外发散出成千上万的关节点，呈现出放射性立体结构，这些结构通过与军标库符号和态势标绘演播系统进行联动，支持数字化预案演练和推演脚本的编辑、调用、保存，编辑成三维动画态势的方式进行推演模拟。
9.2 可以自定义思维导图中节点的输入框形状，每一个节点可以任意拖动编辑并赋予准确的坐标值，每一个节点可以进行任务主题编辑，每一个主题可以自行录入相关预案的属性资料信息（军标符号、视频、文本、照片等多媒体），结合军标编辑和推演功能，各个节点可以根据实际任务属性自动或者手动进行并联、串联等思维导图运行模式
9.3 系统支持数字化预案推演，可根据武警部队公安应急消防等行业事件类型，定义不同处置方案的脚本，支持反恐事件推演、群体事件推演、复盘功能、执勤部署功能；编辑成三维动画态势的方式进行推演模拟；同时支持支持研训和演训功能，研训时间计算评估、支持研训路线规划、兵力布置和设卡、标签军标绘制、支持研训结果评估显示。
10.全球和重点城市卫星影像地图:
10.1二三维电子地图数据系统：支持多分辨率正射影像数据、多分辨率高程数据、三维倾斜摄影数据、三维实体模型数据；支持CGCS2000地理坐标系，WG84地理坐标系和多种地图投影；支持Shapefile、    MIF、Tab格式等商用格式矢量数据加载显示（卫星图片、矢量电子地图、高程数据）。
10.2提供卫星影像地图数据：
  分辨率为（0-19层），涉及范围XX省和台湾省全境；最大分辨率0.3米至0.6米；
  分辨率为（0-15层）：涉及范围全国，最大分辨率5至8米；
  分辨率为（0-13层）：涉及范围全世界，最大分辨率30米；
  提供XX省矢量地图：城区矢量电子地图数据最大比例尺为1：2000，辖区矢量电子地图数据最大比例尺为1：5000；不少于30个图层的矢量电子地图
  全国30米高程数据（1秒分辨率）；
11.无人机三维全景建模：支持根据现场环境对所在中队的营区、食堂、训练场、枪弹库、岗楼、肩墙、出入口等进行室外无人机建模

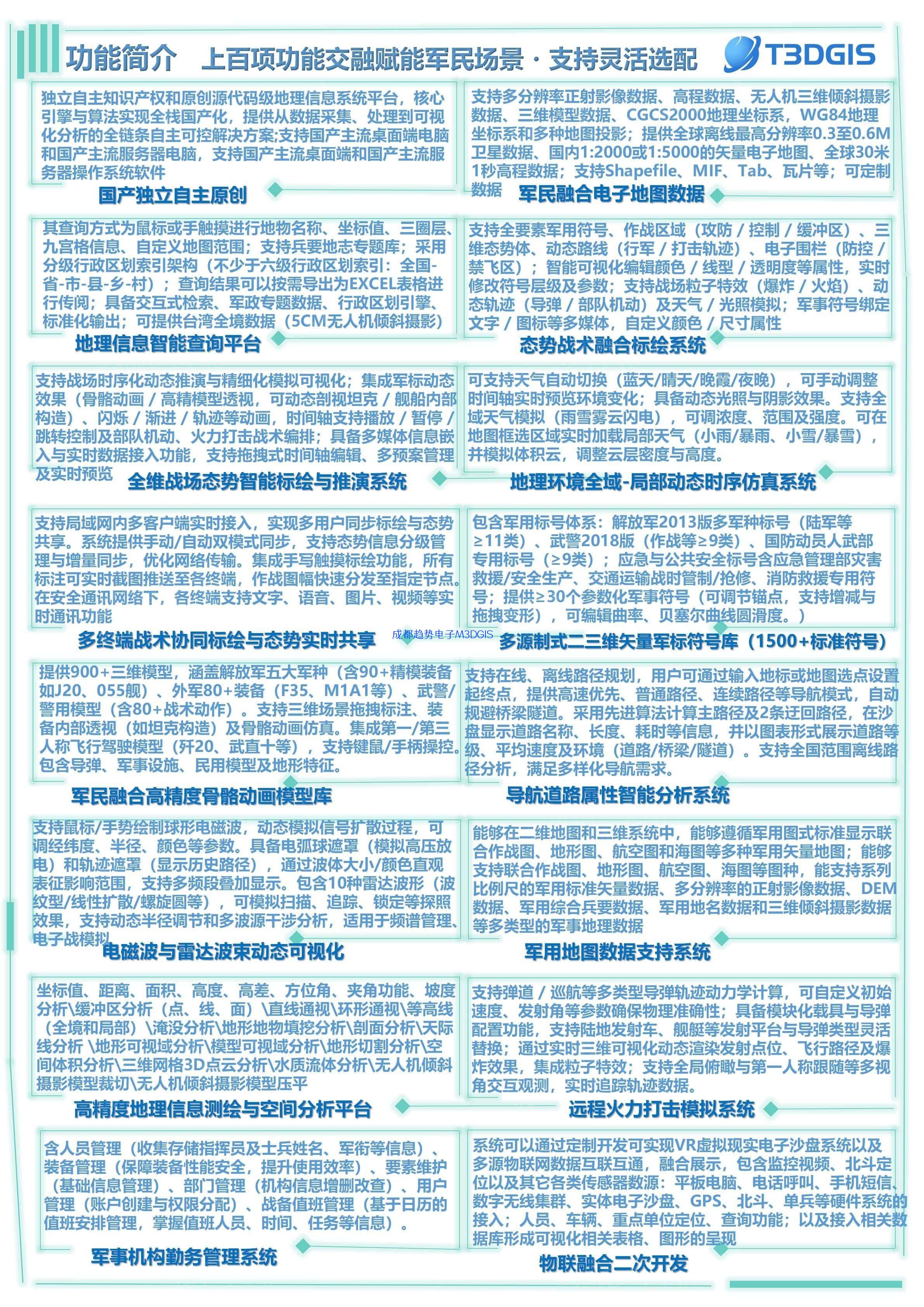

以下功能的最终解释权归我司所有，我司拥有根据客户相关需求增删减功能的权力。国产二三维电子沙盘大数据可视化交互地理信息系统软件	武警定制
一、国产三维地理信息系统平台基础功能 1、国产独立自主知识产权和原创源代码级地理信息系统平台，不能使用任何国内外开源地理信息系统平台（特别是美国开源地理信息系统平台），相关国内外开源平台为：CESIUM GIS、Worldwind、skyline、mapinfo、ARCGIS、OSGEARTH、UNIGINE、、ossimplant 2、综合信息查询分析系统 3、人眼视角三维虚拟漫游系统 4、三维建模数据和三维模型动画的导入和调整系统 5、大数据可视化动态视窗系统 6、自然环境模拟系统 7、视点导航定位系统 8、图层信息综合显示系统 9、支持360度全景照片显示标注功能	▲
二、二三维态势军标模拟标绘模块 1.二三维一体化态势标绘系统 2.二三维矢量军标库系统 3.测量作战模式系统（测量标注保存显示） 4.矢量军标制作 5.重点目标标注系统 6.标图输出：二维地图输出整饰系统	▲
三、二三维动态军标和态势演播系统	▲
四、预案标绘推演模拟可视化系统	▲
五、武警、部队、人防、人武部人员机构勤务管理系统	▲
六、战术计算模块功能	▲
七、三维标准模型库系统	▲
八、电子沙盘人机交互系统 1、首长测量指挥模式（即时测量显示） 2、电子白板手写触摸标注系统 3、多点触摸操作系统 4、手写触摸象形检索 5、系统具备模拟犯人脱逃、暴狱、劫持人质、自然灾害等行为进行研判分析； 6、系统具备模拟对抗人员的隐藏及显示； 7、系统具备坐标定位实时联动； 8、系统具备对抗人员第一人称视角操作； 9、系统具备研训路线规划、兵力设卡、标签标会绘制；	▲
九、对接音视频、执勤、北斗、单兵系统（对接武警中队执勤信息系统部分功能）	▲
十、全球和重点城市卫星影像地图	▲
十一、无人机三维建模	▲
